آموزش ساخت فلزیاب دست ساز با رزین و سیم مسی – پروژه واقعی از پاساژ امجد
تا حالا فکر کردی میشه فقط با چند وسیله ساده از بازار جمهوری، یه فلزیاب واقعی ساخت؟
تو این آموزش از موسویآفیشیال یاد میگیری چطور با استفاده از
ساخت فلزیاب دست ساز رزین اپوکسی، سیم مسی، لوله پولیکا و یه کیت الکترونیکی
ساخت فلزیاب دست ساز ای که میتونه فلزات سطحی رو شناسایی کنه و تو رو وارد دنیای کاوشگری کنه!
ساخت فلزیاب دست ساز ، پروژهای ساده، ولی علمی و واقعی!
پروژه ساخت فلزیاب دست ساز نه فقط سرگرمکننده است، بلکه بهت کمک میکنه اصول اولیه القای الکترومغناطیسی رو در عمل یاد بگیری.
با ساخت لوپ و کویل، درک میکنی که چطور میدان مغناطیسی در حضور فلز تغییر میکنه و سیگنال ایجاد میشه.
🧰 ابزارهای مورد نیاز برای ساخت فلزیاب دست ساز
| نام قطعه | توضیح | محل تهیه |
|---|---|---|
| سیم مسی | برای ساخت لوپ اصلی و انتقال جریان | پاساژ امجد یا فروشگاه قطعات الکترونیک |
| رزین اپوکسی شفاف | برای تثبیت سیم و ایجاد لایه محافظ | بازار رزین جمهوری یا فروشگاههای هنری |
| کیت فلزیاب ساده | ماژول آماده تشخیص فلز با خروجی صوتی | فروشگاههای الکترونیک یا آنلاین از موسویآفیشیال |
| لوله پولیکا | برای دسته و ساختار مکانیکی دستگاه | فروشگاه لوله و اتصالات |
مرحله ۱ – ساخت لوپ یا کویل
اولین و حیاتیترین بخش پروژه، ساخت لوپ مسی است. حدود ۳۰ تا ۴۰ دور سیم مسی با قطر ۰.۴ میلیمتر رو روی یک قالب گرد بپیچید.
سپس با دقت دو سر سیم رو به کیت متصل کنید. توجه کنید که مقاومت و طول سیم روی حساسیت تأثیر مستقیم دارد.
نکته حرفهای:
لوپ رو با چسب حرارتی فیکس نکن تا رزین راحتتر در مرحله بعد نفوذ کنه و ساختار یکنواختتری بسازه.

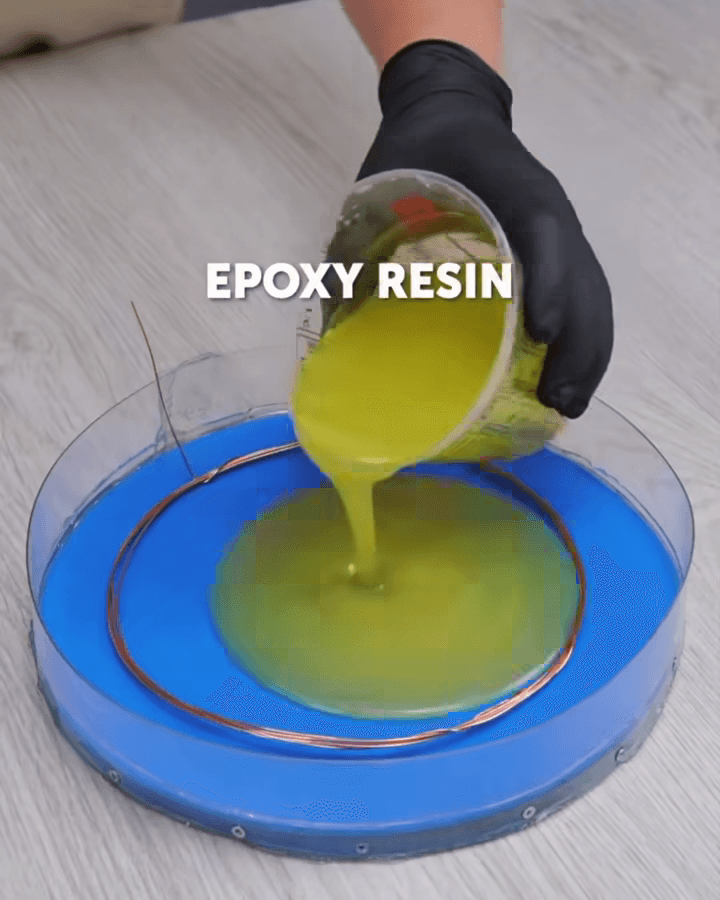

مرحله ۲ – تثبیت و زیباسازی لوپ با رزین اپوکسی
حالا نوبت اون قسمت جادویی پروژهست 😍
وقتی لوپ رو ساختی، باید با دقت درون قالب بریزی و روی اون رزین اپوکسی شفاف بریزی تا هم سیمها ثابت بشن و هم ساختار لوپ به شکلی تمیز و زیبا دربیاد.
استفاده از رزین نهتنها باعث استحکام میشه، بلکه مانع از نفوذ رطوبت و آسیب به سیمها در درازمدت میشه.
⚠️ نکات حیاتی هنگام رزینریزی:
- حتماً از رزین شفاف دو جزئی استفاده کن.
- به نسبت اختلاط دقت کن؛ معمولاً ۲ به ۱ (رزین به هاردنر).
- رزین رو آهسته بریز تا حباب نزنه؛ در صورت نیاز با حرارت ملایم هواگیری کن.
- زمان خشک شدن معمولاً بین ۱۲ تا ۲۴ ساعته.

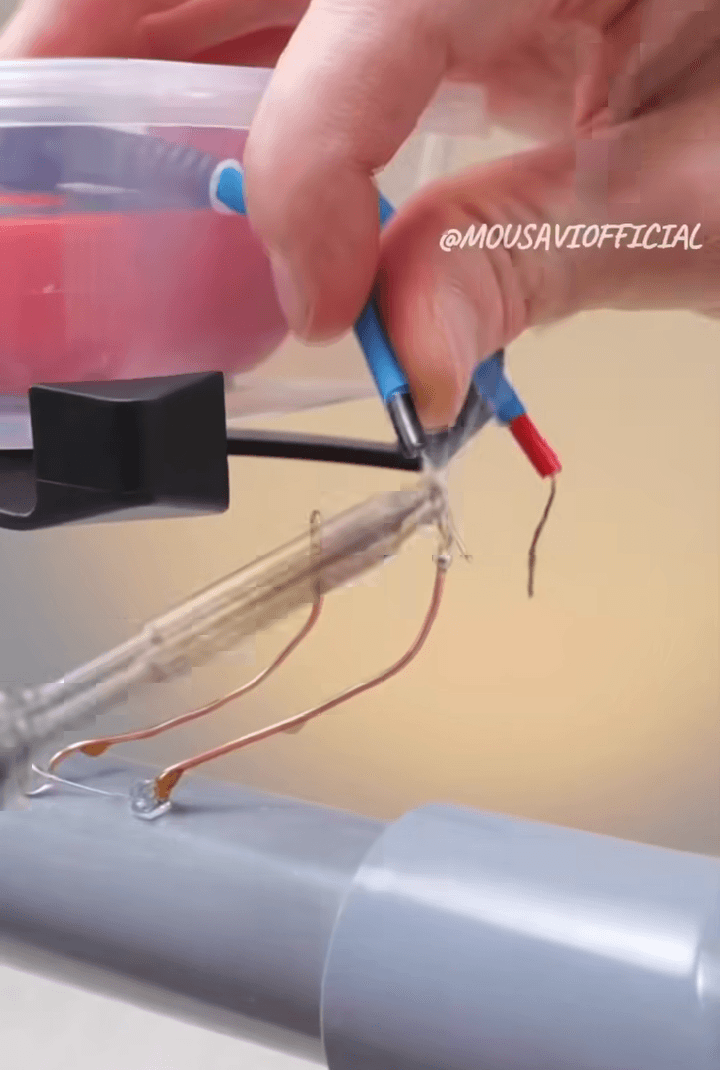

مرحله ۳ – اتصال لوپ به مدار برای ساخت فلزیاب دست ساز
حالا وقتشه لوپ رو به ماژول یا کیت فلزیاب آماده وصل کنی. این کیت معمولاً دارای دو پورت برای اتصال لوپ و خروجی صوتیه.
اگر از کیتهای آماده مثل مدلهای موجود در فروشگاه موسویآفیشیال استفاده میکنی، فقط کافیه طبق دفترچه راهنما لوپ رو متصل کنی و تغذیه ۹ ولت باتری رو وصل کنی.
اتصال لوپ به مدار اصلی
کالیبره کردن حساسیت
آزمایش روی فلز واقعی

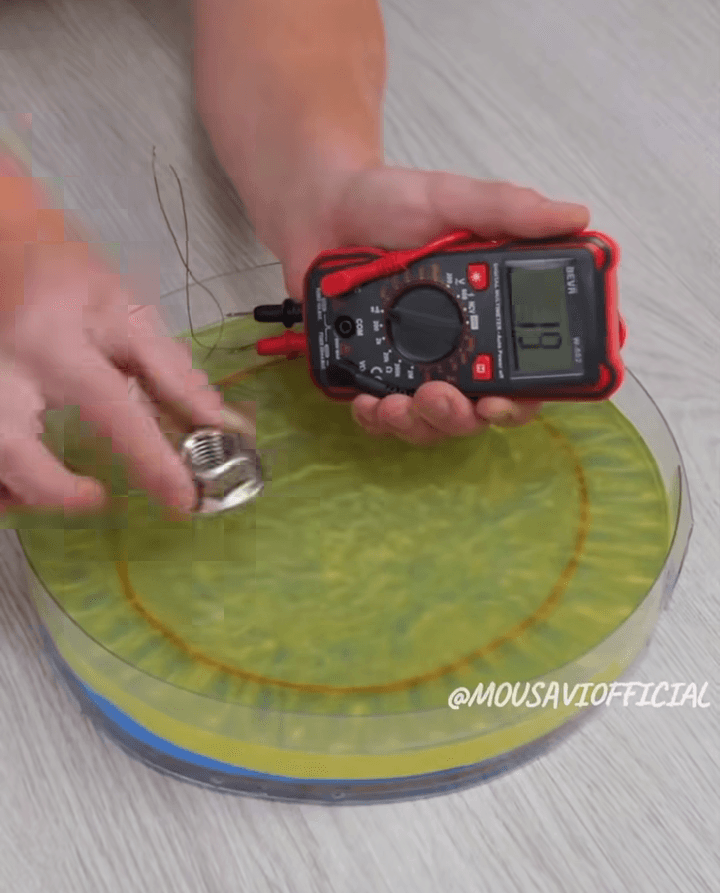

مرحله ۴ – تست و تنظیم حساسیت (کالیبراسیون) برای ساخت فلزیاب دست ساز
بعد از بستن مدار و خشک شدن رزین، نوبت تست عملکرد دستگاهه.
لوپ رو روبهروی سطح زمین نگهدار و فلزهای مختلف مثل سکه، میخ و حلقه طلا رو امتحان کن.
در مدلهای ساده، شدت صدای بوق یا LED نشوندهنده فاصله و اندازه فلزه.
با تغییر تعداد دورهای سیم یا مقاومتهای مدار، میتونی حساسیت دستگاه رو تنظیم کنی.
| پارامتر | اثر روی عملکرد | مقدار پیشنهادی |
|---|---|---|
| تعداد دور لوپ | افزایش حساسیت و عمق کاوش | ۳۵ تا ۴۵ دور |
| مقاومت پایه | تنظیم پاسخ به فلزات غیرآهنی | ۴۷۰ اهم |
| فاصله لوپ تا زمین | افزایش دقت در سطح خاک | ۲ تا ۵ سانتیمتر |
📘 نکته علمی برای ساخت فلزیاب دست ساز:
عملکرد فلزیابهای القایی بر پایه قانون فارادی و تغییر میدان مغناطیسی در اطراف سیم حامل جریان است.
هر جسم فلزی باعث تغییر در جریان القایی شده و مدار، این تفاوت را به سیگنال قابل شنیدن یا قابل دیدن تبدیل میکند.
این مکانیزم پایهی تمام دستگاههای فلزیاب دنیاست، از مدلهای ساده تا سیستمهای چندفرکانسی پیشرفته.

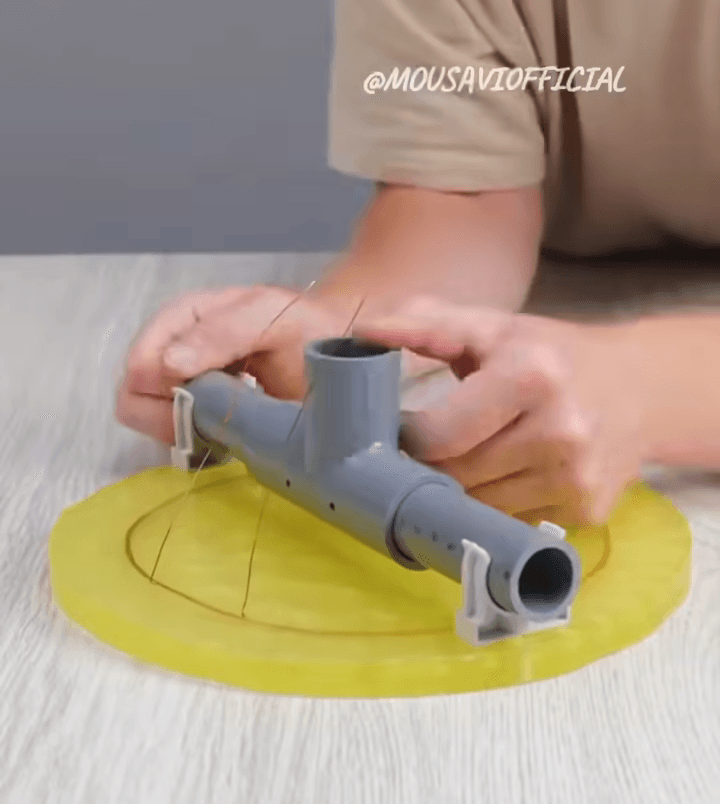

مرحله ۵ – طراحی و ساخت دسته فلزیاب
وقتی لوپ و مدار آماده شد، حالا وقتشه ظاهر دستگاه رو بهش بدی!
برای این مرحله میتونی از لولههای پلیکا یا PVC استفاده کنی.
لوله رو با زاویهی مناسب ببُر، تا هنگام کاوش روی زمین راحت بتونی حرکتش بدی.
اگه بخوای حرفهایتر کار کنی، میتونی با چاپگر سهبعدی یا CNC یه دسته اختصاصی طراحی کنی.
🎨 طراحی ارگونومیک
- طول دسته بین ۷۰ تا ۹۰ سانتیمتر باشه.
- زاویهی اتصال لوپ به دسته حدود ۱۱۰ درجه مناسبتره.
- برای وزن کمتر، از جنس PVC یا آلومینیوم سبک استفاده کن.
- در انتهای دسته میتونی دستهکمکی یا تکیهگاه آرنج بذاری برای تعادل بیشتر.
حالا دستگاهت داره ظاهر واقعی به خودش میگیره 😎
با کمی رنگآمیزی و چسب برق مشکی میتونی ظاهری مشابه مدلهای برندهای معروف مثل Garrett Pro-Pointer یا Minelab Go-Find بسازی.
مرحله ۶ – افزودن نمایشگر یا اسپیکر برای ساخت فلزیاب دست ساز
اگر مدار انتخابیات خروجی آنالوگ یا دیجیتال داره، میتونی با یه LCD کوچک یا ماژول LED میزان شدت سیگنال رو نمایش بدی.
این ویژگی دستگاهت رو از حالت آماتور خارج میکنه و وارد کلاس حرفهای میکنه.
| قطعه | کاربرد | نکته نصب |
|---|---|---|
| ماژول LED سهتایی | نشاندهنده شدت سیگنال | موازی با خروجی صوتی |
| LCD کاراکتری ۱۶x۲ | نمایش فرکانس و قدرت میدان | نیاز به میکروکنترلر |
| بوق پیزوالکتریک | خروجی صوتی هشدار | تست با باتری ۹ ولت |

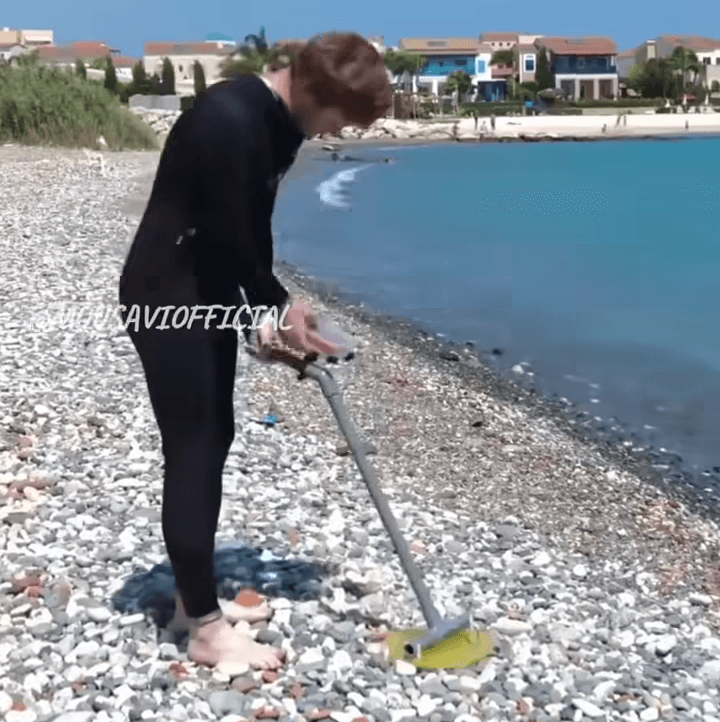

🔧 مرحله ۷ – تست میدانی (Field Testing)
حالا وقتشه دستگاه خودتو ببری بیرون و عملکردش رو امتحان کنی!
یه زمین خاکی پیدا کن، چند قطعه فلز مثل سکه، حلقه، یا حتی تکه فلز زنگزده در عمقهای مختلف دفن کن.
هدف اصلی این مرحله اینه که بفهمی دستگاهت در عمقهای گوناگون و خاکهای متفاوت چطور سیگنال میده.
🔹 گام ۱: تعیین نقطه صفر
قبل از شروع، دستگاه رو در حالت پیشفرض و بدون هیچ فلزی در اطرافش روشن کن تا نقطهی «صفر نویز» مشخص بشه.
🔹 گام ۲: تست در خاک خشک و مرطوب
دستگاههای القایی معمولاً در خاکهای مرطوب سیگنال اشتباه میدن. با تنظیم پتانسیومتر حساسیت، میزان خطا رو کاهش بده.
🔹 گام ۳: یادداشتبرداری از عملکرد
هر بار که سیگنال گرفت، عمق و نوع فلز رو بنویس. بعد از چند تست میتونی منحنی پاسخ دستگاه رو رسم کنی.
نکته حرفهای 🎯
برای تست دقیقتر، از سکههایی با ترکیب فلز متفاوت استفاده کن (مس، آلومینیوم، نیکل) تا تشخیص تفکیکی دستگاهت رو بررسی کنی.
🧩 گالری ساخت و عملکرد دستگاه

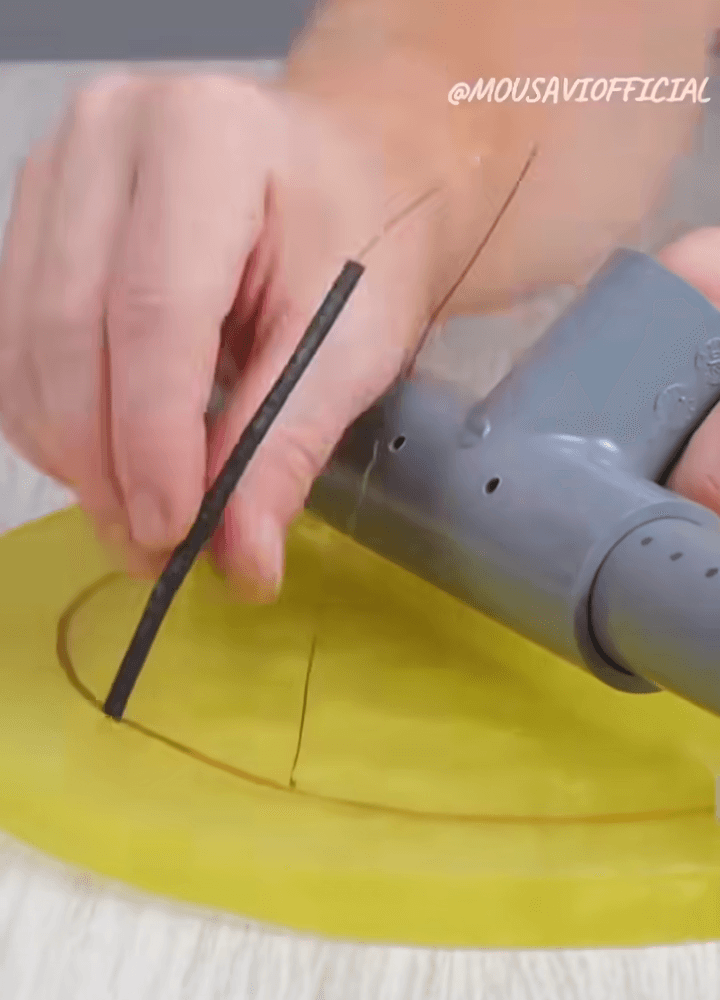

ساخت لوپ با سیم مسی و قالب رزین
اتصال مدار اصلی و کنترل فرکانس
📚 منابع علمی و مراجع مهندسی (مطالعه بیشتر):
برای درک عمیقتر مفاهیم الکترومغناطیس و نقشههای پیشرفته، منابع تایید شده زیر را بررسی کنید:
- بانک پروژههای مهندسی فلزیاب Geotech (مرجع اصلی مدارات PI و VLF)
- آموزش تخصصی القای الکترومغناطیسی و قانون فارادی (Electronics Tutorials)
- راهنمای پروژههای عملی ساخت فلزیاب در وبسایت Instructables
* لینکهای فوق جهت دسترسی به دانش جهانی و استانداردهای بینالمللی طراحی شدهاند.

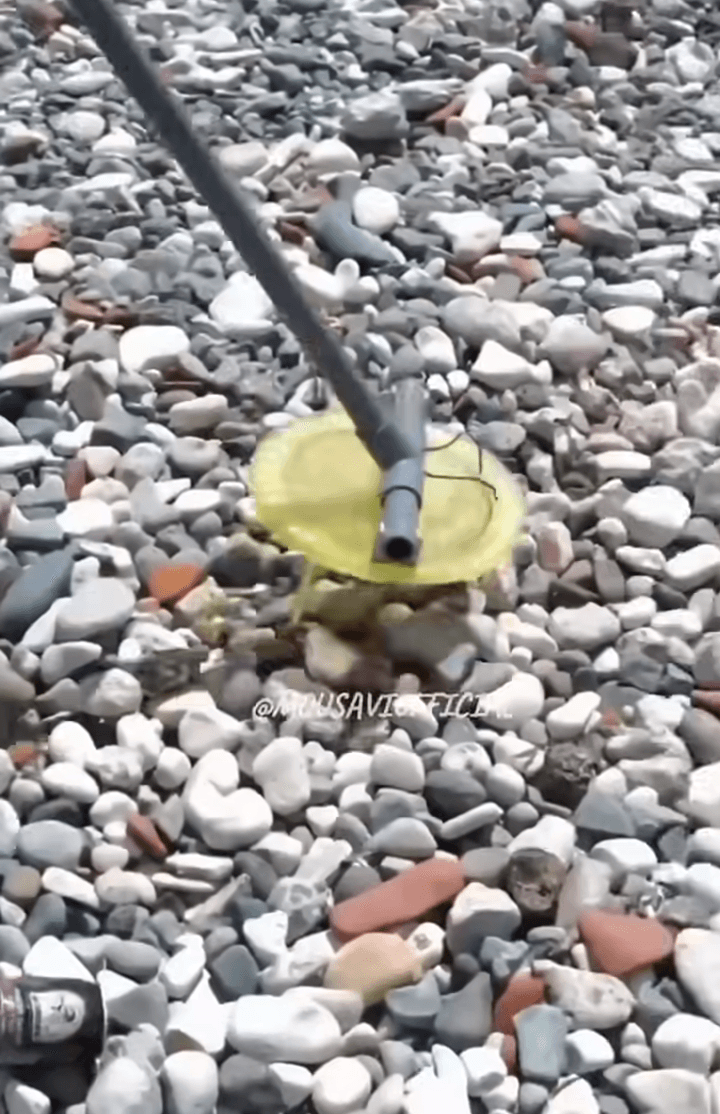

تست نهایی در شرایط واقعی
